1.概述

1.1 产品特点

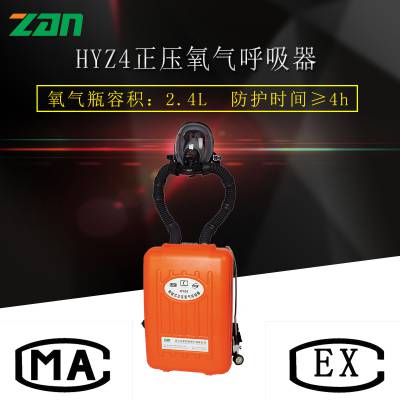

HYZ4 HYZ4隔绝式正压氧气呼吸器（囊式） 正压氧气呼吸器

是充分吸收了国内外***技术特点，而设计的两款具有体积小、重量轻、性能可靠、佩戴舒适、使用维护方便等优点的呼吸器。

1.2 主要用途及适用范围

主要适用于煤矿、化工、隧道和高层建筑等部门在有毒有害气体、缺氧环境中进行抢险救灾、搜索探查时呼吸保护。

1.3 型号的组成及其代表意义

 H     Y     Z      4

                                         防护时间4h（或2 h）

                                         正压式（拼音***个字母）

                                         氧气（拼音***个字母）

                                         呼吸器（ 拼音***个字母）

1.4使用环境条件：

――――大气压力：（70～125）kPa

――――相对湿度：0～100％

――――温    度：-10℃～40℃

1.5工作条件：

a.隔绝式正压氧气呼吸器应严格按照《煤矿救护规程》、《氧气冲天安全技术要求》、《矿山救护队管理办法》进行管理和使用。

b.中等劳动强度4h；重劳动强度1h。

c.高压氧气瓶要用医用氧气填充，氧气应符合GB 8982-2009的规定，气瓶填充压力：(18～20)MPa。

d.清净罐中装填的氢氧化钙，其二氧化碳吸收率应符合MT454-2008标准。

e.吸气冷却装置内应装满冰块。

1.6安全：

a.呼吸器清净罐内装有氢氧化钙，其呼吸系统必须***气密。否则，由于吸收剂失效，将会导致二氧化碳中毒事故。

b.清净罐中所装填的氢氧化钙必须是经检验合格的产品，即使未使用，密封保存的时间不得超过三个月。若超过规定期限，再使用可能会出现二氧化碳中毒事故。

c.清净罐适用一次后必须重新装填氢氧化钙。即使佩戴时间很短，仍然必须更换新的氢氧化钙。

d.严禁在-10℃以下以及60℃以上的环境中使用。否则会损害呼吸器性能，而导致人身伤亡事故。

e.严禁在超过0.05MPa(表压)大气环境中使用呼吸器。否则，在高气压情况下可能导致氧气中毒事故。

f.氧气瓶充装以及其他操作环节中，严禁接触明火或油脂污染。否则，将会导致燃烧等事故。

2.结构特征及工作原理

HYZ4 HYZ4隔绝式正压氧气呼吸器（囊式） 正压氧气呼吸器

2.1产品结构及其工作原理、工作特征

图1：产品结构图

1、氧气瓶 2、减压器 3、警报器接管 4、手动补给接管 5、自动补给接管 6、定量供氧接管 7、自动补给阀 8、加载弹簧 9、气囊 10、压力报警器 11、高压管 12、排气阀 13、冷却器 14、清静罐 15、外壳及背具 16、压力表 17、吸气管 18、面罩

2.1.2工作原理（参见图2）

   图2：呼吸器工作原理图

 打开氧气瓶，高压气体通过减压器减压为中压气体。中压气体一路通过需求阀，另一路气体通过定量孔流入低压系统内。当人体处于中等劳动强度时，定量供氧可以满足人体对氧气的需求。随着人体劳动的强度增大，气囊内压力达到需求阀开启压力，弹簧压板接触需求阀，使需求阀开启，中压气体通过需求阀向气囊内充氧以满足人体对氧气的需求。系统内的正压形成，是依靠正压弹簧压板压缩气囊及需求阀的有效供氧，使呼吸系统内始终保持正压。吸气时，气囊内的低压气体通过吸气冷却装置、吸气管、吸气阀到面罩；呼气时，人体从面罩呼出的气体通过气阀、呼气管、清净罐到气囊；呼出的气体逐渐增多时，正压弹簧被压缩。同时弹簧压板位置逐渐上升。呼吸系统内压力达到排气阀开压力时，排气阀阀片被弹簧压板顶开，排除气囊内多余气体；有时需要更多气体迅速把气囊充鼓时，可以使用手动补给装置进行大流量补气。

由于呼吸器具有定量、自动补给、手动补给三种供氧方式，***了呼吸器按需供养，满足各种呼吸状态下的正常呼吸需求，确保呼吸过程的***。

2.1.3工作特征：

a.具有气囊内部压力自动调节功能；即：需求阀的开闭是靠气囊内部压力进行控制。气囊内部压力越小，供气量越大。

b.具有三路供氧功能；即：定量供氧、需求供氧、手动补给供氧。

c.具有自动报警（即余压报警）功能；气瓶压力在（4～6）MPa时，提醒佩戴人员及时返回。

d.具有超前排气功能；即：在气囊压力超过规定值时，呼出的二氧化碳气体不经过清净罐直接由排气阀排出。从而，降低氢氧化钙的消耗，节省气源，增加吸入人体的含氧气含量。

e.具有手动排水功能。

3.技术特征及技术参数
