| 产品特性：激光指向仪 | 是否进口：否 | 产地：浙江乐清 |
| 加工定制：是 | 品牌：ZAN | 型号：YHJ800 |
| 订货号：YHJ800 | 货号：YHJ800 | 测量范围：≥800m |
| 测量对象：测量定位 | 测量精度：≤5 | 尺寸：Ф46×230×110mm |
| 重量：1.63kg | 电源：镍氢电池 | 是否跨境货源：否 |
警告：1严禁使用本说明书规定以外的电池！
2严禁改变本安电路和与本安电路有关的元器件的型号、规格和参数！
3指向仪在爆炸性气体环境中必须使用配套的直流电源，不得随意使用
其它电池组供电！
4严禁在井下充电！

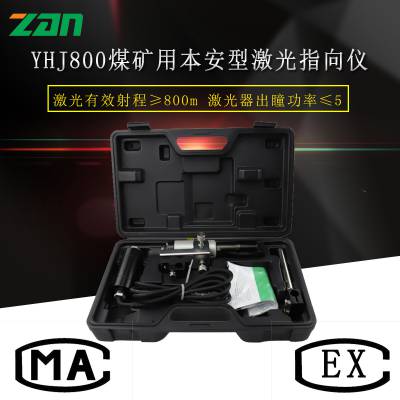

YHJ800 YHJ800煤矿用本安型激光指向仪 矿用激光指向仪
一 概述
1、产品特点
采用半导体激光器作 为光源，便携式结构，功耗低、光束质量好、体积小、重量轻、安装使用简便、性能稳定可靠，本产品独特的一体化设计，大方便了安装、调整。产品配备本质安全型直流电源，适用于无交流电源厂所或频繁移动场所，可连续工作大于100h。
2、主要用途及适用范围
指向仪广泛用于矿山巷道掘进时的指向定位；掘进机推进方向的制导控制；煤矿综采
工作面的定位以及公路、铁路、隧道 、涵洞、桥梁 、高层建筑、管道安装的定位、准直，特别适于爆炸性气体环境的煤矿井下使用，
3、型号的组成及其代表意义
Y H J -800
激光指向有效距离：800m
激光
本安型
仪器
4、使用环境条件
环境温度：-20℃—+40℃
相对湿度：≤95%
贮存温度：-40℃—+60℃
环境大气压：80KPa—110KPa
在含有爆炸性气体（甲烷）和煤尘爆炸危险的煤矿井下；
在无明显破坏绝缘的气体或蒸汽的环境中；
污染等级：3级。
5、防爆型式：矿用本质安全型地：防爆标志ExibI Mb
YHJ800 YHJ800煤矿用本安型激光指向仪 矿用激光指向仪
二、结构特征与工作原理
1、结构
指向仪探头主要由激光管、光学镜头、水平及垂直微调机构、安装杆附件组成，直流电源由本质安全型镍氢电池组组成。指向仪外观结构见图1，直流电源见图2。
2、工作原理
指向仪由直流电源驱动低功耗半导体激光器发出激光束，通用光学系统会聚，使其成为准直性良好的激光束，通过调节水平和垂直微调，起到准直指向的作用。
三、主要技术参数
1、指向仪：
序号 | 名称 | 单位 | 技术指标 |
1 | 激光有效射程 | M | ≥800 |
2 | 激光器出瞳功率 | mW | ≤5 |
3 | 光斑直径 | Mm | ?≤70（800m处） |
4 | 光斑漂移量 | Mm | ≤10 |
5 | 激光束水平调节范围 | 度 | ≥±2.5 |
6 | 激光束垂直调节范围 | 度 | ≥±2.5 |
7 | 工作方式 | 连续 |
2、供电电源：
指向仪电源由3节D8000mAh-1.2V镍氢电池串联，外1.6Ω/20W的限流电阻用环氧树脂浇封在电池和内构成本安电池组件， Uo:4.50V， Io:2.81A；镍氢电池应符合GB/T22084.2-2008的要求。
YHJ800 YHJ800煤矿用本安型激光指向仪 矿用激光指向仪
四、外形尺寸、质量
外形尺寸：（Ф46×230×110）mm
重量：≤1.63Kg
