价 格
订货量
￥220.00
1 - 9
￥210.00
10 - 99
￥200.00
价格为商家提供的参考价，请通过"获取最低报价"
获得您最满意的心理价位~
≥100
| 产品特性：矿井下联系 | 加工定制：是 | 品牌：ZAN |
| 型号：KTH137 | 订货号：KTH137 | 货号：KTH137 |
| 别名：矿用电话机 | 用途：适用于矿山地面和具有甲烷或煤尘爆炸危险的煤矿及非煤矿山井下巷道、硐室、工作面使用。 | 电机功率：呼叫距离不小于 5km |
| 规格：在呼叫距离内，话机振铃声级不小于 80 dB（A） | 是否跨境货源：否 | 振铃阻抗：不小于 3kΩ |
1. 概述
1.1 产品特点

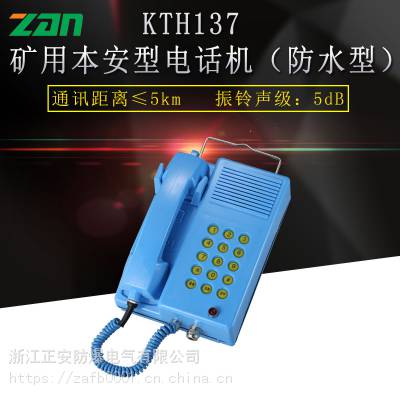

KTH137 KTH137矿用本安型电话机（防水型） 防爆电话机
采用全新设计的本质安全型矿用通讯设备，可通过耦合器与多种程控电话交换机、调度交换机配接，组成通话网络。该电话机具有通话质量好、安装方便、维护简单等优点。
外壳采用 ABS 注塑成型，坚固耐用；密封件采用防酸橡胶，具有良好的防水、防尘、防腐蚀功能。
1.2 主要用途及适用范围
适用于矿山地面和具有甲烷或煤尘爆炸危险的煤矿及非煤矿山井下巷道、硐室、工作面使用。
1.3 使用环境条件
a)温度：(-20～+40)℃；
b)相对湿度：45%～85%（25℃）；
c)气压：（80～106） kPa；
d)环境噪声：≤65dB（A）
e) 在具有甲烷爆炸性气体混合物的矿井下使用；在无破坏金属与腐蚀的气体和蒸汽的环境中使用。
KTH137 KTH137矿用本安型电话机（防水型） 防爆电话机
1.5 产品执行标准
GB3836.1-2010 爆炸性环境 第 1 部分：设备 通用要求
GB3836.4-2010 爆炸性环境 第 4 部分：由本质安全型“i”保护的设备
MT289-92 煤矿本质安全型共电、自动电话机通用技术条件
Q/ZA04-2017 KTH137 型矿用本安型电话机
1.6 产品防爆型式
本产品为矿用本质安全型；防爆标志：“ExibI Mb”。
2. 产品结构特征
电话机由振铃电路、发受话电路、外壳、话筒、悬挂提手等部分构成（见图 1），其外壳采用 ABS 注塑成型。
表1. 电声特性
指标 | 距离 | 0km | 5km |
项目 | |||
发送响度评定值 | ≥+3 | ≤+18 | |
接收响度评定值 | ≥-8 | ≤+2 | |
侧音掩蔽评定值 | ≥+3 | ≥+10 | |
3). 呼叫距离不小于 5km。
4). 收铃特性
a). 在呼叫距离内，话机振铃声级不小于 80 dB（A）。
b). 振铃阻抗：不小于 3kΩ
5). 话机取机状态下的直流电阻 300~400Ω，符合 MT289-92 中 5.3.3 条规定。
6). 通话状态阻抗：不大于 600Ω
7). 发号性能：话机采用双音多频发号方式。
8). 外形尺寸：357×185×97 mm。
9). 整机质量：2.1kg
10). 本安参数：
Ui：60V Ii：36mA Ci：0.05uF Li：0uH
11). 关联设备
关联设备型号/名称：KTA12 矿用安全耦合器
生产单位：常州江南交通机电设备有限公司
安标证号：MHA040009
KTH137 KTH137矿用本安型电话机（防水型） 防爆电话机
12). 配接线路要求：用户线环阻≤1 kΩ，分布电容≤0.1μF/km，分布电感≤1 mH/km
